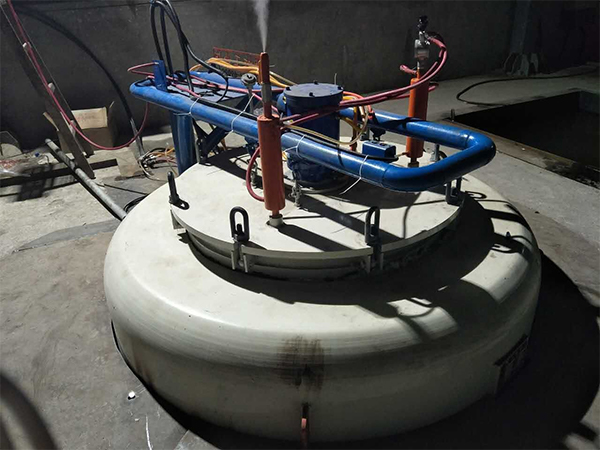

  井式氣體滲碳爐內部結構說明

 1. 井式氣體滲碳爐導流筒 有效尺寸在φ1500mm到φ2000mm，導流筒應設計成波紋形狀，且上面用槽鋼形加強。 導流筒在φ2000mm至φ3000mm，除了用槽鋼形加強外，還必須用型鋼來加強，且為吊掛型。 在φ3000mm以上，則設計成底座式結構，加強筋形式與φ2000mm至φ3000mm相同。

 2. 提升機構 有效尺寸在φ2000mm以內，采用單臂梁提升結構，用蝸輪減速機或液壓缸升降，旋轉采用手動旋開或閉合。爐蓋有效尺寸在φ2000mm以上，采用二種結構，第一種采用框式懸臂梁結構，用電動推桿可以提升和下降爐蓋，旋轉采用電機、減速機加鏈輪結構，可以旋開或閉合爐蓋。第二種采用平移車結構。采用電機、蝸輪、蝸桿、鏈條等，提升或下降爐蓋，通過車平移把爐蓋移開或閉合。

 3. 爐殼   有效尺寸在φ1000mm以內，爐筒厚度為5～6mm，有效尺寸在φ1000～2000mm，爐筒厚度為8～10mm，有效尺寸大于φ2000mm，爐殼筒厚度過10～12mm，且爐殼外面有型鋼來加強。

 3.1. 井式氣體滲碳爐提升機構安裝板結構尺寸設計 有效尺寸在φ2000mm以內，提升機構安裝結構如圖七所示：

 3.2. 油封尺寸確定 有效尺寸在φ2000mm以內，油封上端之間距離為40mm，油封下端單邊寬度為175mm，有效尺寸在φ1000～2000mm之間，油封上端之間距離為50mm，油封下端單邊寬度為 250mm，有效尺寸在φ2000mm以上，油封上端之間距離為80mm，油封下端單邊寬度為300mm。

 3.3. 油封水冷結構確定 有效尺寸在φ2000mm以內，則水冷結構為單面水冷，有效尺寸在φ2000mm以上，水冷結構為三面水冷結構。如果用戶有特定要求，則油封內還可以加水冷。
